冷軋：在再結晶溫度以下進行的軋制叫做冷軋，一般用熱軋鋼卷為原料，經酸洗去除氧化皮后進行冷連軋，其成品為軋硬卷，由于連續冷變形引起的冷作硬化使軋硬卷的強度、硬度上升、韌塑指標下降，因此沖壓性能將惡化，只能用于簡單變形的零件。軋硬卷可作為熱鍍鋅廠的原料，因為熱鍍鋅機組均設置有退火線。軋硬卷重一般在 20-40噸，鋼卷在常溫下，對熱軋酸洗卷進行連續軋制。內徑為610mm。因為沒有經過退火處理，其硬度很高（HRB大于90），機械加工性能極差，只能進行簡單的有方向性的小于90度的折彎加工（垂直于卷取方向）。

冷軋是在熱軋板卷的基礎上加工軋制出來的，一般來講是熱軋---酸洗--磷化--皂化--冷軋這樣的加工過程。冷軋是在常溫狀態下由熱軋板加工而成，雖然在加工過程因為軋制也會使鋼板升溫，盡管如此還是叫冷軋。

冷拉是指常溫下采用張拉機械設備對鋼材進行拉伸的工藝。冷拉產生冷拉強化效應：拉伸應力超過鋼材屈服強度后卸載．鋼材屈服強度將提高至卸載應力水平。鋼材經冷托后屈服強度可提高20%～30%，兼有除銹、調直作用。

但是鋼材經冷托后塑性降低．且降低了鋼筋的強屈比。由于軟鋼的設計強度取值于屈服強度，因此冷拉提高了設計強度，但是冷拉后的鋼筋抗壓強度未改變，所以冷拉降低了鋼筋的強屈比；同時冷拉還降低了鋼筋的塑性變形性能。以節約鋼材、提高鋼筋屈服強度為目的，以超過屈服強度而又小于極限強度的拉應力拉伸鋼筋，使其產生塑性變形的做法叫鋼筋冷拉。

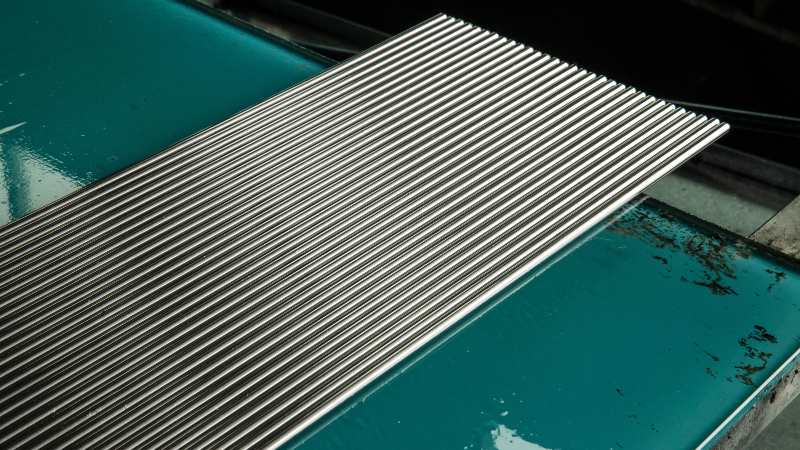

冷拉鋼有形狀規格多樣性、高精密度、高光潔度、并且能大量節省材料、節省加工時間及加工機械等優點，被廣泛應用于機械設備、電器產品部件、家具、金屬器具、小五金零配件等、
